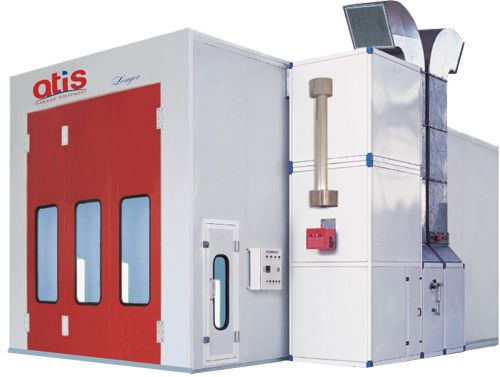

Окрасочно-сушильная камера ATIS AQUA LONGER
Описание
Окрасочно-сушильная камера предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.
Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется одна боковая дверь для персонала.
Камера включает:
Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 24.000 м³, электромотором 7.5 кв, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 21.000 м³/ч с электромотором 5,5 кв.
Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 20 кВт. Максимальная температура сушки 80°С.
Окрасочная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Примечание: предоставляются следующие сертификаты: разрешение на применение горелок ф-мы «Riello»,
сертификат соответствия на горелки ф-мы «Riello», сертификат соответствия на окрасочно-сушильную камеру
Характеристики
Стены: Сэндвич панель, 50мм
Наружные размеры: длина – 8.7 ширина – 5.63 м; высота – 4.23 м
Внутренние размеры: длина – 8.6 ширина – 4.0 м; высота – 3.4 м
Главная дверь: Трехстворчатая ширина 3м, высота 3,35м
Аварийная дверь: ширина –0,8 м; высота –2,0 м
Освещение: Верхний уровень –48 лампы по 40Вт Нижний уровень– 40 ламп по 40Вт
Воздухообмен: 36 000 м3 /час Скорость потока воздуха 0,25 - 0,35 м/сек
Вентиляционные агрегаты: Приточный вентилятор мощность 11 кВт Вытяжной вентилятор мощность 7,5 кВт
Температурные режимы: Горелка RIELLO G20, тепловая мощность 200 кВт рециркуляция – 90% теплого воздуха Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С
Система фильтров: фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95%
Решетки напольные: Высота 30 см. Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо
Питание: электрическая трехфазная сеть напряжением 380 В , 22.5 кВт – 26А
Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется одна боковая дверь для персонала.
Камера включает:
Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 24.000 м³, электромотором 7.5 кв, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 21.000 м³/ч с электромотором 5,5 кв.
Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 20 кВт. Максимальная температура сушки 80°С.
Окрасочная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Примечание: предоставляются следующие сертификаты: разрешение на применение горелок ф-мы «Riello»,
сертификат соответствия на горелки ф-мы «Riello», сертификат соответствия на окрасочно-сушильную камеру
Характеристики
Стены: Сэндвич панель, 50мм
Наружные размеры: длина – 8.7 ширина – 5.63 м; высота – 4.23 м
Внутренние размеры: длина – 8.6 ширина – 4.0 м; высота – 3.4 м
Главная дверь: Трехстворчатая ширина 3м, высота 3,35м
Аварийная дверь: ширина –0,8 м; высота –2,0 м
Освещение: Верхний уровень –48 лампы по 40Вт Нижний уровень– 40 ламп по 40Вт
Воздухообмен: 36 000 м3 /час Скорость потока воздуха 0,25 - 0,35 м/сек
Вентиляционные агрегаты: Приточный вентилятор мощность 11 кВт Вытяжной вентилятор мощность 7,5 кВт
Температурные режимы: Горелка RIELLO G20, тепловая мощность 200 кВт рециркуляция – 90% теплого воздуха Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С
Система фильтров: фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95%
Решетки напольные: Высота 30 см. Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо
Питание: электрическая трехфазная сеть напряжением 380 В , 22.5 кВт – 26А
Характеристики
Тип окрасочно-сушильной камеры
|
Для легковых и малых грозовиков |
Тип горелки
|
Дизельная |
Количество моторов
|
2 |
Мощность мотора притока кВт
|
11 |
мощность мотора оттока кВт
|
7,5 |
Максимальный воздухообмен в режиме окраски м3/час
|
36000 |
Наличие решетчатого пола
|
Да |
Материал сэндвич-панели
|
Пенопласт |
Страна производства
|
Китай |
