Окрасочно-сушильная камера TROMMELBERG SB1555
Описание

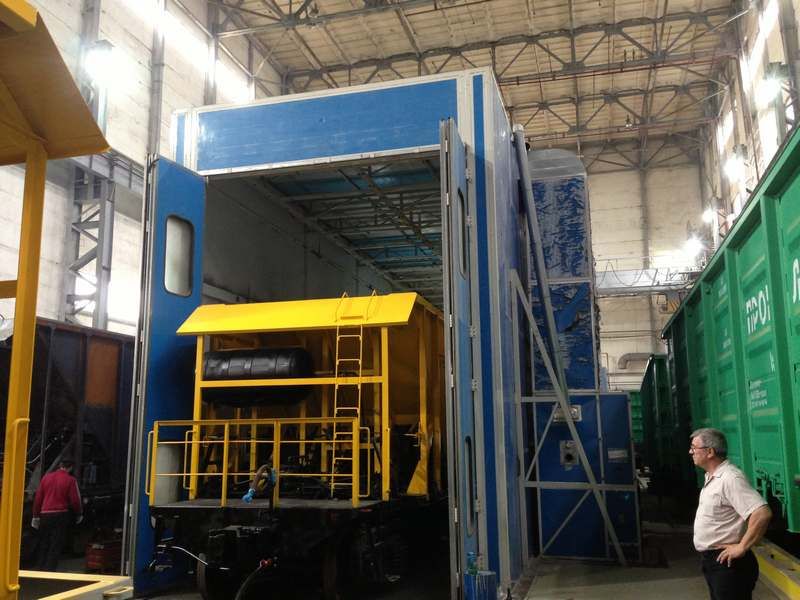

Индустриальная окрасочно-сушильная камера SB1555
Окрасочно-сушильная камера с двумя мощными приточно-вытяжными агрегатами, обеспечивающими воздухообмен до 80000 куб.м/час и быстрый нагрев воздуха до рабочих температур. Камера предназначена для окраски и сушки крупногабаритных объектов, например, грузового транспорта, автобусов и др.
Кабина
Окрасочно-сушильная камера изготовлена из окрашенных стеновых панелей с тепло- и звукоизоляцией.
Наличие изоляции в сочетании с мощным тепловым агрегатом обеспечивает быстрый нагрев и поддержку температуры воздуха на постоянном уровне.
Камера полностью отвечает сложившимся на рынке требованиям, позволяя обслуживать крупногабаритные транспортные средства. Кабина имеет сквозное исполнение с двумя 4-створчатыми воротами и двумя дверьми для персонала.
Агрегат
Камера оснащается двумя тепловентиляционными блоками, каждый из которых включает два двигателя для привода приточных вентиляторов и один двигатель привода вытяжного центробежного вентилятора.
Для переключения из режима окраски в режим сушки предусмотрены электромеханические заслонки. Нагрев воздуха осуществляется двумя мощными дизельными горелками RIELLO, которые обеспечивают общую тепловую мощность, достаточную для прогрева и поддержки температуры в камере на уровне 60°С. Тепловентиляционные блоки располагаются по одной стороне.
Основание и полы
Окрасочная камера устанавливается на заранее подготовленное бетонное основание, в котором должны быть предусмотрены две продольные траншеи для вывода воздуха из кабины. Траншеи по всей длине перекрываются прочными металлическими решетками.
Пульт управления
Камера имеет в своем составе электрический пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельных горелок. Пульт управления оснащен индикаторами режимов работы, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение
Камера имеет мощное комбинированное освещение, включающее светильники потолочного и бокового освещения. Светильники верхнего яруса располагаются под углом 45°, что в совокупности с боковыми светильниками вертикального расположения обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Фильтры
Окрасочная камера в стандартной комплектации оснащается полным комплектом фильтров: входным и выходным фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана. Для удобства замены фильтры предварительной и окончательной очистки устанавливаются на легкосъемных металлических рамках.
Рекомендуемые опции:
• Изменение габаритных размеров
• Установка газовых горелок вместо дизельных
• Изменение мощности и производительности тепловентиляционных агрегатов
• Установка дополнительных ворот в средней части кабины
• Изменение количества и типа светильников
• Установка на гладком фундаменте с организацией выхода воздуха через специальные отверстия в боковых стенках кабины (диагональный продув)
• Установка операторского подъемника для окраски объектов с большой высотой.
* По спецификациям клиента возможно изготовление индустриальной зоны подготовки.
Стандартная комплектация
- 2 тепло-вентиляционных агрегата;
- 2 теплообменника из нержавеющей стали;
- 2 дизельных горелки Riello RS28;
- 2 х 4-створчатые ворота и 2 сервисные двери;
- окрашенные стеновые панели с изоляцией из пенополистирола;
- 16 потолочных светильников х 4 лампы = 64 лампы;
- 12 боковых вертикальных светильников х 4 лампы = 48 ламп;
- пульт управления;
- комплект фильтров для четырехступенчатой очистки воздуха.
Размеры
- внутренние габариты кабины, мм 15000х5000х5000
- внешние габариты кабины, мм 15140х6890х5600
- въездные ворота, мм 4400х4500
- двери для персонала, мм 650х2000
Тепловентиляционный агрегат
- двигатели приточной вентиляции, кВт 4х7.5
- двигатели вытяжной вентиляции, кВт 2х11.0
- тепловая мощность горелки, ккал до 500000
- воздухообмен, куб.м/час до 80000
- мак. потребление дизельного топлива, л/час 40
- температура в режиме сушки, °C 60-80
Требования к электросети
Общая потребляемая мощность, кВт 56
Электропитание, В/Гц 3ф.х380-400/50
Другие характеристики 55
Мощность ламп освещения, Вт 64х36 + 48х36 = 4032
Толщина стеновых панелей, мм 70
Окрасочно-сушильная камера с двумя мощными приточно-вытяжными агрегатами, обеспечивающими воздухообмен до 80000 куб.м/час и быстрый нагрев воздуха до рабочих температур. Камера предназначена для окраски и сушки крупногабаритных объектов, например, грузового транспорта, автобусов и др.
Кабина
Окрасочно-сушильная камера изготовлена из окрашенных стеновых панелей с тепло- и звукоизоляцией.
Наличие изоляции в сочетании с мощным тепловым агрегатом обеспечивает быстрый нагрев и поддержку температуры воздуха на постоянном уровне.
Камера полностью отвечает сложившимся на рынке требованиям, позволяя обслуживать крупногабаритные транспортные средства. Кабина имеет сквозное исполнение с двумя 4-створчатыми воротами и двумя дверьми для персонала.
Агрегат
Камера оснащается двумя тепловентиляционными блоками, каждый из которых включает два двигателя для привода приточных вентиляторов и один двигатель привода вытяжного центробежного вентилятора.
Для переключения из режима окраски в режим сушки предусмотрены электромеханические заслонки. Нагрев воздуха осуществляется двумя мощными дизельными горелками RIELLO, которые обеспечивают общую тепловую мощность, достаточную для прогрева и поддержки температуры в камере на уровне 60°С. Тепловентиляционные блоки располагаются по одной стороне.
Основание и полы
Окрасочная камера устанавливается на заранее подготовленное бетонное основание, в котором должны быть предусмотрены две продольные траншеи для вывода воздуха из кабины. Траншеи по всей длине перекрываются прочными металлическими решетками.
Пульт управления
Камера имеет в своем составе электрический пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельных горелок. Пульт управления оснащен индикаторами режимов работы, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение
Камера имеет мощное комбинированное освещение, включающее светильники потолочного и бокового освещения. Светильники верхнего яруса располагаются под углом 45°, что в совокупности с боковыми светильниками вертикального расположения обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Фильтры
Окрасочная камера в стандартной комплектации оснащается полным комплектом фильтров: входным и выходным фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана. Для удобства замены фильтры предварительной и окончательной очистки устанавливаются на легкосъемных металлических рамках.
Рекомендуемые опции:
• Изменение габаритных размеров
• Установка газовых горелок вместо дизельных
• Изменение мощности и производительности тепловентиляционных агрегатов
• Установка дополнительных ворот в средней части кабины
• Изменение количества и типа светильников
• Установка на гладком фундаменте с организацией выхода воздуха через специальные отверстия в боковых стенках кабины (диагональный продув)
• Установка операторского подъемника для окраски объектов с большой высотой.
* По спецификациям клиента возможно изготовление индустриальной зоны подготовки.
Стандартная комплектация
- 2 тепло-вентиляционных агрегата;
- 2 теплообменника из нержавеющей стали;
- 2 дизельных горелки Riello RS28;
- 2 х 4-створчатые ворота и 2 сервисные двери;
- окрашенные стеновые панели с изоляцией из пенополистирола;
- 16 потолочных светильников х 4 лампы = 64 лампы;
- 12 боковых вертикальных светильников х 4 лампы = 48 ламп;
- пульт управления;
- комплект фильтров для четырехступенчатой очистки воздуха.
Размеры
- внутренние габариты кабины, мм 15000х5000х5000
- внешние габариты кабины, мм 15140х6890х5600
- въездные ворота, мм 4400х4500
- двери для персонала, мм 650х2000
Тепловентиляционный агрегат
- двигатели приточной вентиляции, кВт 4х7.5
- двигатели вытяжной вентиляции, кВт 2х11.0
- тепловая мощность горелки, ккал до 500000
- воздухообмен, куб.м/час до 80000
- мак. потребление дизельного топлива, л/час 40
- температура в режиме сушки, °C 60-80
Требования к электросети
Общая потребляемая мощность, кВт 56
Электропитание, В/Гц 3ф.х380-400/50
Другие характеристики 55
Мощность ламп освещения, Вт 64х36 + 48х36 = 4032
Толщина стеновых панелей, мм 70
Характеристики
Тип окрасочно-сушильной камеры
|
Для грузовых, автобусов, спецтехники и промышленного производства |
Тип горелки
|
Дизельная |
Количество моторов
|
6 |
Мощность мотора притока кВт
|
7,5 |
мощность мотора оттока кВт
|
11 |
Максимальный воздухообмен в режиме окраски м3/час
|
80000 |
Наличие решетчатого пола
|
Да |
Материал сэндвич-панели
|
Пенопласт |
Страна производства
|
Китай |
