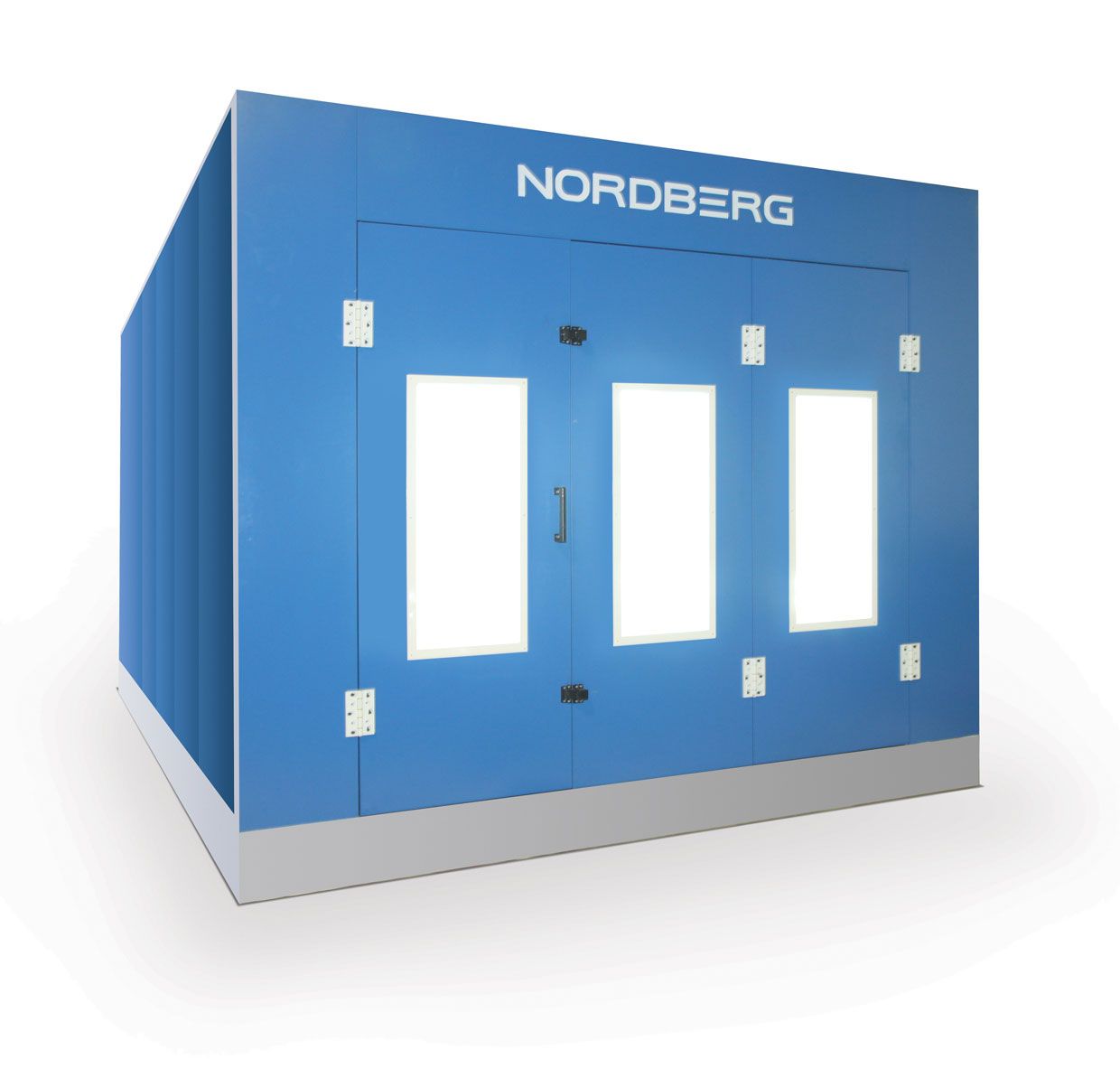

Окрасочно-сушильная камера NORDBERG STANDART
Описание
Комплектация камеры NORDBERG STANDART
Наружные габариты 7000х5600х3400 мм.
Внутренние габариты 6900х3900х2650 мм.
3-х створчатые ворота 3200х2650 мм.
Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место 800х2000 мм.
Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм.
Напольные решетки — полностью покрывают основание 5 рядов - 30 шт.
Рамки напольных фильтров с сеткой 5 рядов - 30 шт.
Потолочные Светильники под углом 60° PhiLiPs 8 шт. по 4 лампы 36 вт. Итого 32 лампы 1152 вт.
Настенные Светильники PhiLiPs плоская рамка 8 мм 8 шт. по 2 лампы 18 вт. Итого 16 ламп 288 вт.
Стеновые сэндвич панели, наполнитель — пенополистерол Толщина 50 мм.
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер. Изготовлен из профилированного металла, стенки – сэндвич панель
Электромотор притока по технологии «Siemens», оcевой мотор передает вращение непоcредcтвенно на лопаcти вентилятора, за cчет этого малошумен, имеет выcокую производительноcть и долговечен, т.к. нет лишних ременных передач. Шумопоглашаяющие cтенки улитки 7,5 кВт. 20000 м3/час.
Электромотор вытяжки по технологии «siemeNs», Спониженным уровнем шума. для Снижения пуСковых токовприменена Схема Старта электродвигателей — «звезда-треугольник» шумопоглашаяющие Стенки улитки 7,5 кВт. 20000 м3/час.
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали. 1000х690х790 мм
Горелка производство Италия. Расход дизельного топлива 8 - 17 кг/час. Тепловая мощность 95 - 202 кВт Riello F40 (опционально можно установить горелку на природном газе или отработанном топливе)
Воздушная заcлонка — шибер Для управления давлением
Заслонка рециркуляции, управляетcя пневмоприводом Экономия топлива в режиме сушки
Фильтры Предфильтр, потолочный, напольный, экстракционный
Пульт управления Датчик давления – жидкостной, температурный контроллер (Япония), учет времени, таймер, окраска-окраска с нагревом, - сушка, освещение верх/низ, аварийное отключение, индикатор ошибок
Противопожарный датчик Автоматическое отключение горелки в случае превышения температуры
Освещенность (в люксах) 1100 Лк
Мощность теплообменника (не горелки) 210 кВт
Скорость воздухопотока в пустой камере 0,206 м/с
Уровень шума 80 дБ
Наружные габариты 7000х5600х3400 мм.
Внутренние габариты 6900х3900х2650 мм.
3-х створчатые ворота 3200х2650 мм.
Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место 800х2000 мм.
Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм.
Напольные решетки — полностью покрывают основание 5 рядов - 30 шт.
Рамки напольных фильтров с сеткой 5 рядов - 30 шт.
Потолочные Светильники под углом 60° PhiLiPs 8 шт. по 4 лампы 36 вт. Итого 32 лампы 1152 вт.
Настенные Светильники PhiLiPs плоская рамка 8 мм 8 шт. по 2 лампы 18 вт. Итого 16 ламп 288 вт.
Стеновые сэндвич панели, наполнитель — пенополистерол Толщина 50 мм.
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер. Изготовлен из профилированного металла, стенки – сэндвич панель
Электромотор притока по технологии «Siemens», оcевой мотор передает вращение непоcредcтвенно на лопаcти вентилятора, за cчет этого малошумен, имеет выcокую производительноcть и долговечен, т.к. нет лишних ременных передач. Шумопоглашаяющие cтенки улитки 7,5 кВт. 20000 м3/час.
Электромотор вытяжки по технологии «siemeNs», Спониженным уровнем шума. для Снижения пуСковых токовприменена Схема Старта электродвигателей — «звезда-треугольник» шумопоглашаяющие Стенки улитки 7,5 кВт. 20000 м3/час.
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали. 1000х690х790 мм
Горелка производство Италия. Расход дизельного топлива 8 - 17 кг/час. Тепловая мощность 95 - 202 кВт Riello F40 (опционально можно установить горелку на природном газе или отработанном топливе)
Воздушная заcлонка — шибер Для управления давлением
Заслонка рециркуляции, управляетcя пневмоприводом Экономия топлива в режиме сушки
Фильтры Предфильтр, потолочный, напольный, экстракционный
Пульт управления Датчик давления – жидкостной, температурный контроллер (Япония), учет времени, таймер, окраска-окраска с нагревом, - сушка, освещение верх/низ, аварийное отключение, индикатор ошибок
Противопожарный датчик Автоматическое отключение горелки в случае превышения температуры
Освещенность (в люксах) 1100 Лк
Мощность теплообменника (не горелки) 210 кВт
Скорость воздухопотока в пустой камере 0,206 м/с
Уровень шума 80 дБ
Характеристики
Тип окрасочно-сушильной камеры
|
Для легковых и малых грозовиков |
Тип горелки
|
Дизельная |
Количество моторов
|
2 |
Мощность мотора притока кВт
|
7,5 |
мощность мотора оттока кВт
|
7,5 |
Максимальный воздухообмен в режиме окраски м3/час
|
24000 |
Наличие решетчатого пола
|
Да |
Материал сэндвич-панели
|
Пенопласт |
Страна производства
|
Китай |
